Was sind Spannung, Dehnung und Elastizitätsmodul? Sie sollten den Zusammenhang zwischen Spannung, Dehnung, Elastizitätsmodul und Kohlefaser kennen.

Bildnachweis: Vable, M., 2002. Werkstoffmechanik, New York, NY: Oxford University Press. / Urheberrechtlich geschützt

Spannung und Dehnung sind zwei entscheidende Parameter in der Technik und Materialwissenschaft. Sie spiegeln den Endzustand und die Form von Materialien unter Einwirkung äußerer Kräfte wider. Die Beziehung zwischen Spannung und Dehnung ist ein Indikator zur Messung des Elastizitätsmoduls. Sie kann viele Eigenschaften von Materialien aufdecken, wie etwa Steifigkeit und Festigkeit.

Dieser Artikel wird Ihnen nach und nach die Geheimnisse dieser beiden Materialien und ihre Bedeutung für die Konstruktion und das Design im Bereich der Kohlefaserherstellung enthüllen. Er kann Ihnen dabei helfen, das Design Ihrer Kohlefaserprodukte zu optimieren, die Leistung von Kohlefaserteilen zu verbessern und die Entwicklung neuer kohlenstofffaserverstärkter Materialien und Anwendungen zu fördern, um Ihren vielfältigen technischen Anwendungsanforderungen gerecht zu werden.

Was bedeuten Spannung, Dehnung und Elastizitätsmodul?

Stress:

Spannung (σ) ist die Kraft, die auf ein Objekt pro Flächeneinheit ausgeübt wird. Es handelt sich um die angewandte Kraft geteilt durch die Querschnittsfläche des Objekts, auf das die Kraft einwirkt.

Spannung σ = F/A,

Die Einheit von F ist Newton oder Pfund (N oder lb).

Die Einheiten von A sind ㎡ oder in².

Der Spannungswert σ wird in N/m² oder lb/in² gemessen.

Deshalb ist die Spannung bei Anwendung der gleichen Kraft umso geringer, je größer die Fläche ist.

Wie wirken Spannungen in Kohlenstofffaser-Werkstoffen?

Wenn Kohlenstofffasermaterialien oder -komponenten äußeren Kräften ausgesetzt werden, entsteht in ihnen die gleiche Spannung. Die angewendete äußere Kraft kann dazu führen, dass die Fasermaterialien oder -komponenten eine elastische Verformung (Rückfederung) oder eine gleichzeitige elastische und plastische Verformung (irreversible Verformungsschäden) erfahren. Unter der Einwirkung von Spannung widerstehen die Atombindungen im Inneren des Materials und der Strukturkomponenten äußeren Kräften und es entstehen gleich große und entgegengesetzte Reaktionskräfte im Inneren des Kohlenstofffasermaterials und der Strukturkomponenten.

Die einzigartige Faseranordnungsrichtung bestimmt, dass Kohlenstofffasern Spannungen standhalten und übertragen können, insbesondere in Zugrichtung, sodass die Spannung effektiv verteilt werden kann.

Wenn Kohlefasern mit anderen Matrixmaterialien (wie etwa Epoxidharz) vermischt werden, kann auf der Oberfläche der Kohlefasern eine gute Schnittstelle gebildet werden.

Es kann den reibungslosen Übergang und die effektive Übertragung der von außen aufgebrachten Verformungskraft auf die Kohlefaseroberfläche fördern. stärken die Zähigkeit und Schlagfestigkeit der Gesamtstruktur und verhindert, dass eine lokale Spannungskonzentration einen bestimmten Teil der Kohlefaseroberfläche bricht.

Darüber hinaus macht die laminierte Struktur von verstärkten Verbundwerkstoffen die Kohlenstofffaser anisotrop. Die Spannungsverteilung kann durch Laminieren der Faserschichten in mehreren Winkeln und in verschiedene Richtungen optimiert werden. Wenn die Spannung entlang der Faserrichtung übertragen wird, Das Kohlefasermaterial verfügt in mehreren Richtungen über gute mechanische Eigenschaften.

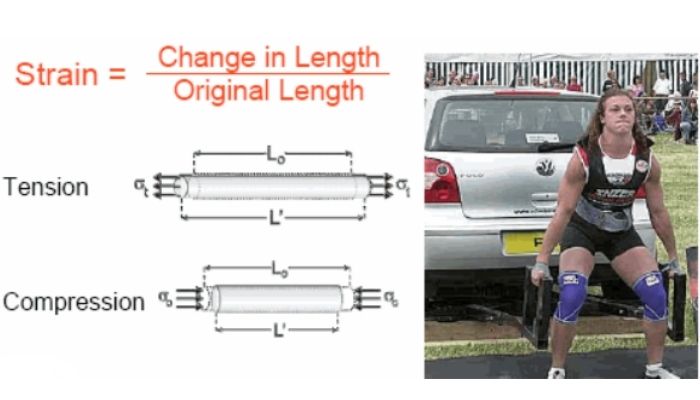

Beanspruchung

Dehnung (ε) ist ein Indikator zur Messung des Verformungsgrads eines Materials unter Einwirkung äußerer Kräfte. Es handelt sich dabei um die Reaktion des Materials auf Spannung, d. h. die Längenänderung des Materials im Verhältnis zu seiner ursprünglichen Länge unter Einwirkung von Spannung.

Dehnung ε = dL / L,

dL stellt die Längenänderung des Bauteils entlang der Messachse (L'-L0) unter Einwirkung einer äußeren Kraft dar.

L0 ist die ursprüngliche Länge des Bauteils,

Da dL und L die gleichen Einheiten haben, heben sie sich gegenseitig auf und haben daher keine Einheiten.

Wie wirkt sich die Dehnung bei Kohlenstofffasermaterialien aus?

Kohlefasern verformen sich bei Einwirkung äußerer Kräfte. Der Grad der Verformung lässt sich anhand der Dehnung messen.

Das Dehnungsverhalten von Kohlenstofffasermaterialien oder Strukturkomponenten wird durch die Ausrichtung der Fasern, die Matrixeigenschaften und die Wechselwirkung zwischen dem Fasermaterial und der Matrix beeinflusst. Grundsätzlich wird die Verformung von Kohlenstofffasermaterialien aufgrund von Dehnung hauptsächlich in drei Arten unterteilt:

1. Elastische Verformung

Bei geringer Belastung verformt sich Kohlefasermaterial hauptsächlich elastisch. Sobald die aufgebrachte Kraft entfernt wird, kann das Material in seinen ursprünglichen Zustand zurückkehren. Mit anderen Worten: Innerhalb der Elastizitätsgrenze können Materialien und Komponenten in ihre ursprüngliche Form zurückkehren.

2. Plastische Verformung

Wenn die Spannung die Elastizitätsgrenze überschreitet, jedoch unter der Bruchfestigkeit liegt, tritt das Kohlefasermaterial oder -bauteil in die Phase der plastischen Verformung ein.

Die Verformung zu diesem Zeitpunkt ist dauerhaft und das Material kann auch nach dem Entfernen der Spannung nicht vollständig in seine ursprüngliche Form zurückkehren. Wir alle wissen, dass Kohlenstofffasern spröde sind und sich nur äußerst schwer plastisch verformen lassen.

Wenn es mit einer Matrix (z. B. Epoxidharz) kombiniert wird, um einen verstärkten Verbundwerkstoff zu bilden, absorbiert die Matrix mehr äußere Kräfte und verbessert so die Zähigkeit des gesamten Verbundwerkstoffs.

3. Brechen

Wenn die aufgebrachte Spannung die maximale Festigkeit überschreitet, der das Kohlefasermaterial standhalten kann, bricht oder versagt das Material oder die Komponente. Bei Kohlefaserverbundwerkstoffen ist es entscheidend, die Grenzflächenfestigkeit zwischen Faser und Matrix gut auszunutzen, um Brüche zu vermeiden. Eine gute Grenzflächenhaftung kann Spannungen effektiv übertragen und die Möglichkeit von Versagen und Brüchen bei Komponenten verringern.

Elastizitätsmodul

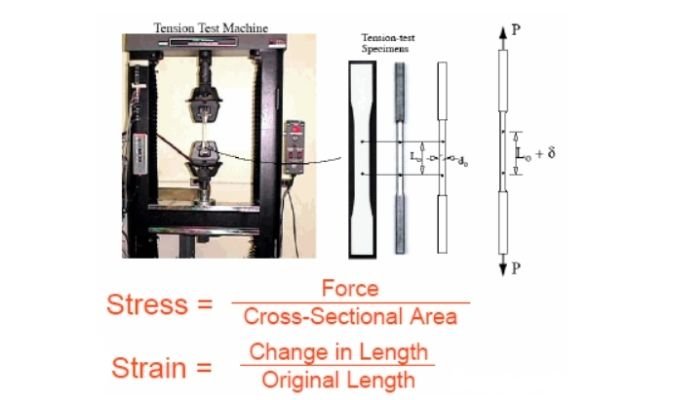

Bildnachweis: Vable, M. Werkstoffmechanik, New York, NY: Oxford University Press, 2002. / Urheberrechtlich geschützt. Bildnachweis: Vable, M. Werkstoffmechanik, New York, NY: Oxford University Press, 2002. / Urheberrechtlich geschützt

Wie hängen Spannung und Dehnung zusammen? Der Parameter, der ihre Beziehung misst, ist der Modul, auch bekannt als Elastizitätsmodul oder Elastizitätsmodul (E). Es ist ein Index zur Messung der Elastizität eines Materials, d. h. des Verhältnisses von Spannung und Dehnung. Es stellt die Dehnungsreaktion des Materials dar, wenn es beansprucht wird. Es ist ein numerisches Maß für die Steifheit eines Materials.

Elastizitätsmodul E = σ÷ε =(F/A) ÷ (dL/L)

σ ist Spannung

ε ist Dehnung

E ist der Elastizitätsmodul

Das Hookesche Gesetz beschreibt genau die Beziehung zwischen Spannung und Dehnung. Die anwendbare Bedingung für das Hookesche Gesetz ist, dass die Spannung des unter Spannung stehenden Materials die Proportionalitätsgrenze des Materials nicht überschreitet, was bedeutet, dass das Material elastisch sein und sich im Stadium der elastischen Verformung befinden muss, damit das Hookesche Gesetz gilt.

Spannungs-Dehnungskurve

Bildnachweis: https://en.wikipedia.org/wiki/Young%27s_modulus

Was ist die Spannungs-Dehnungs-Kurve?

Spannungs-Dehnungs-Kurven zeigen die Beziehung zwischen Spannung und Dehnung in Materialien und Komponenten in der Materialwissenschaft und Werkstofftechnik. Sie werden erhalten, indem man kontinuierlich Spannung auf die zu testende Materialprobe ausübt und die Spannungsverformungsreaktion misst, die in der Materialprobe auftritt.

Spannungs-Dehnungs-Diagramme werden häufig verwendet, um das Verhalten einer Materialprobe unter zunehmender äußerer Krafteinwirkung bis zum Versagen zu analysieren.

Am Beispiel der Materialprüfung mit Kohlenstofffasern ist die Spannungs-Dehnungs-Kurve eine wichtige Darstellung der mechanischen Eigenschaften von Kohlenstofffasermaterialien und kann detaillierte Hinweise auf die Elastizität, Plastizität, Verhärtung und das Bruchverhalten des Materials liefern.

Verschiedene Testmaterialien weisen unterschiedliche Spannungs-Dehnungs-Muster auf.

Designer und Werkstofftechniker können auf der Grundlage der Anforderungen Ihrer Branche wichtige mechanische Eigenschaften untersuchen und so Ihrer gesamten Kohlefaserbranche technologische Innovationen bescheren.

Seine Spannungs-Dehnungs-Kurve wird üblicherweise in drei Phasen unterteilt: Phase der elastischen Verformung, Phase der plastischen Verformung und Bruchphase.

In der Phase der elastischen Verformung kehrt das Kohlefasermaterial nach dem Entfernen der Spannung in seinen ursprünglichen Zustand zurück, wenn die aufgebrachte Spannung gering und innerhalb der Elastizitätsgrenze liegt. Wenn die aufgebrachte Spannung die Elastizitätsgrenze des Kohlefasermaterials überschreitet und niedriger als seine Bruchfestigkeit ist, tritt das Material in die Phase der plastischen Verformung ein.

Die Verformung in dieser Phase ist dauerhaft und das Material kann nicht vollständig in seine ursprüngliche Form zurückkehren, selbst wenn die Spannung entfernt wird. Allerdings können Kohlenstofffasern mit Matrixmaterialien zu Verbundwerkstoffen wie Epoxidharz kombiniert werden, wodurch die Kohlenstofffasern mehr Energie absorbieren und ihre allgemeine Belastbarkeit verbessert werden kann.

Der Bruch tritt nach der Phase der plastischen Verformung auf. Wenn die Spannung groß genug ist und die maximale Festigkeit überschreitet, der das Kohlefasermaterial standhalten kann, bricht das Material und versagt.

Egal ob Sie Werkstoffingenieur, Designer oder Branchenführer sind: Das Verständnis und die Kontrolle dieser Verformungsmechanismen kann Ihnen dabei helfen, zuverlässigere und effizientere kohlenstofffaserverstärkte Verbundwerkstoffe zu entwerfen und zu entwickeln.

Praktische Anwendungen und Bedeutung von Spannung, Dehnung und Elastizitätsmodul

Im Bereich der technischen Konstruktion sind Spannung, Dehnung und Elastizitätsmodul wichtige Parameter zur Gewährleistung der strukturellen Sicherheit und Funktionalität. Ihre Kombination mit der Anwendung von Kohlefasern kann in vielen Bereichen eine Rolle spielen.

In der Automobilherstellung und der Luft- und Raumfahrt wird Kohlefaser aufgrund ihrer hervorragenden Zugfestigkeit und Steifigkeit häufig zur Herstellung von Karosserien, Motorteilen und anderen Strukturelementen verwendet. Das dynamische Verhalten und die Haltbarkeit des Fahrzeugs können deutlich verbessert und gleichzeitig das durch Spannungskonzentrationen verursachte Ausfallrisiko verringert werden.

Auch im medizinischen Bereich, insbesondere bei der Herstellung moderner medizinischer Geräte und Stentmaterialien, zeigt die Kohlefaser ihren einzigartigen Wert: Aufgrund ihrer Biokompatibilität und hohen Festigkeit werden daraus leichte und langlebige Prothesen und orthopädische Schienen hergestellt, die den Belastungen des Alltags standhalten und gleichzeitig den nötigen Halt und die nötige Flexibilität bieten.

Zukünftige Entwicklungstrends der Materialwissenschaften

Mit der kontinuierlichen Entwicklung der Nanotechnologie und der Biowissenschaften werden sich die Anwendungsaussichten von Kohlenstofffasern weiter erweitern. Immer mehr Werkstoffingenieure erforschen die Kombination von Kohlenstofffasern mit anderen Nanomaterialien wie Kohlenstoffnanoröhren und Graphen, um leichtere, stärkere und intelligentere Verbundwerkstoffe herzustellen. Diese Materialien könnten in Zukunft für effizientere Energiespeichersysteme, intelligente Sensoren und selbstheilende Materialien eingesetzt werden.

Abschluss

Das Verständnis und die Anwendung von Spannung, Dehnung und Elastizitätsmodul sind für die Verbesserung und Optimierung von Kohlefasern und ihren Verbundwerkstoffen von entscheidender Bedeutung. Diese Parameter bestimmen nicht nur die Leistung des Materials, sondern wirken sich auch direkt auf Forschung und Entwicklung, Design und Lebensdauer des Produkts aus.

Die Materialwissenschaft, insbesondere die Erforschung von Kohlenstofffasern und anderen modernen Materialien, revolutioniert unsere Welt, von Hochleistungssportgeräten bis hin zu sich ständig weiterentwickelnden modernen medizinischen Geräten. Indem wir die Entwicklung und Anwendung dieser Materialien erforschen, werden wir nicht nur ihr Potenzial besser verstehen, sondern auch Innovationen und die Einführung dieser Technologien vorantreiben, um zukünftigen Herausforderungen gerecht zu werden.
